如果你對電渦流測功機還不是很了解請看看這篇軟文

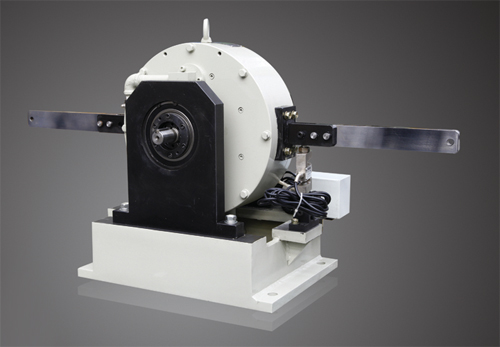

　　電渦流測功機作為一種負載主要是用來測量動力機械各種特性的試驗設備。

　　本機適用於內燃機、中、小型功率電機、汽車傳動部件、燃氣輪機、水輪機、工程機械、林業、礦山、石油鑽采等機械的性能試驗，也可作為其它動力設備的吸功裝置。

　　測功機命名方法如下：GW係列為盤式感應測功機;GW*H係列為高速型盤式感應電渦流測功機;

　　主要特點：結構簡單，操作維護方便;製動力矩大，測試精度高，工作穩定;轉動慣量小，動態響應速度快;與測控係統配套，可實現自動化操作。

　　冷卻介質：不含雜質、雜物的清潔淡水

　　冷卻水壓：0.2～0.4Mpa

　　測功機出水溫度：低於50℃

　　根據出水溫度調節水壓，當出水溫度升高時，可適當加大水壓使出水溫度降低。

　　冷卻水流量：冷卻水流量取決於進水、出水的溫差和吸收功率的大小，當進水溫度為20℃時，40~50L/kW.h，詳見圖2，GW係列電渦流測功機用水量表

　　電渦流測功機工作方向：左旋或右旋，連續工作

　　扭矩測量精度：±0.4%FS (型號範圍GW6~GW100)

　　電渦流測功機的扭矩測量精度：±0.2%FS (型號範圍GW160~GW2000)

　　轉速測量精度：±1r/min

　　扭矩測量傳感器：應變式拉壓力傳感器

　　轉速測量傳感器：60脈衝磁電式轉速傳感器

　　電渦流測功機由製動器、測力機構和測速裝置等幾部分組成。

　　製動器調節原動機的載荷，並同時把所吸收的原動機功率轉換為熱能，經水冷卻後帶走熱量。

　　測功機是根據作用力矩與反作用力矩大小相等方向相反的原理來測量扭矩，因此所測扭矩可以通過作用在測功器上的旋轉力矩(即製動器外殼反力矩)來指示。

　　電渦流測功機主要由旋轉部分(感應體)、擺動部分(電樞和勵磁部分)、測力部分和校正部分組成。GW係列其結構簡圖見圖1。

　　由結構簡圖可知，感應體形狀猶如直齒輪，產生渦流地方在導磁渦流環的孔壁上。

　　勵磁繞組通上直流電後，則圍繞勵磁繞組產生一個閉合磁通。當感應體被原動機帶動旋轉時，氣隙磁密隨感應體的旋轉而發生周期性變化，在渦流環孔壁表麵及一定深度範圍內將產生渦流電勢，並產生渦流，該渦流所形成的磁場又與氣隙磁場相互作用，就產生了製動轉矩。

　　該轉矩通過外環及傳力臂傳至測力裝置上，由力傳感器將力的大小轉換成電信號輸出，從而達到測轉矩的目的。
